Schéma remorque prise : comment réussir votre branchement facilement

Schéma remorque prise : maîtriser ce câblage est essentiel pour garantir la sécurité et le bon fonctionnement de vos feux lorsque vous tractez une remorque. Entre les différentes couleurs de fils et leurs fonctions précises, il est facile de s’y perdre. Pourtant, connecter correctement votre prise à 7 broches n’a rien d’insurmontable, à condition de suivre un code couleur clair et un ordre précis. Qu’il s’agisse d’un feu de position, d’un clignotant ou du feu de freinage, chaque broche joue un rôle crucial. Avec un peu d’attention et les bons outils, vous pouvez réaliser ce branchement vous-même, sans tracas ni erreur. Voici donc un guide simple et pratique pour vous aider à comprendre et à réaliser ce câblage indispensable à votre remorque.

Comprendre les prises remorques : types et schémas

Schéma de câblage de la prise remorque à 7 broches

La prise remorque à 7 broches, classique et très répandue, est idéale pour assurer les fonctions essentielles d’éclairage d’une remorque. Imaginez-la comme le pont électrique basique entre votre voiture et la remorque : indispensables, mais sans fioritures. Chaque broche correspond à une fonction lumineuse précise, codifiée par des couleurs bien définies. Par exemple, le jaune active le clignotant gauche, tandis que le rouge commande les feux de freinage. Ce système simple évite tout malentendu électrique. Pensez à un orchestre où chaque musicien joue sa partition : ici, chaque fil joue son rôle pour éviter des fausses notes de signalisation. Un entretien sérieux de ce câblage garantit sécurité et sérénité sur la route. Le tableau ci-dessous vous offre un aperçu clair des correspondances :

Schéma de câblage pour une prise à 13 broches

L’évolution technologique a conduit à l’apparition de la prise à 13 broches, souvent vue comme une version améliorée et plus complète de la prise à 7 broches. Elle s’adresse particulièrement aux caravanes, aux porte-bateaux ou aux vans à chevaux modernes, où de multiples équipements nécessitent une alimentation dédiée. Ce système étendu peut alimenter non seulement les clignotants et feux classiques, mais aussi le feu de recul ou l’éclairage intérieur, voire des appareils comme le réfrigérateur. Cette prise ressemble à une véritable centrale électrique miniature, ingénieusement conçue pour gérer plusieurs circuits à la fois. La complexité de ses broches s’accompagne d’un connecteur qui s’insère avec un petit quart de tour, garantissant un maintien parfait. Voici un tableau explicatif des broches et fonctions principales :

Voiture à 13 pôles et remorque à 7 pôles : compatibilité et adaptateurs

Dans la vie réelle, il arrive souvent que la voiture soit équipée d’une prise à 13 pôles tandis que la remorque ne possède qu’une connexion à 7 broches. Cela peut paraître compliqué, mais la solution est souvent simple : un adaptateur. Ce petit gadget technologique agit comme un traducteur efficace entre deux langues électriques différentes. Entendre parler de prises 13 broches et 7 broches peut rappeler de tenter de brancher une vieille prise téléphonique dans une prise moderne — incompatible sans adaptateur approprié. Notez toutefois que l’adaptateur permet uniquement d’utiliser les fonctions basiques disponibles sur les 7 broches : les options avancées comme l’éclairage intérieur ou le feu de recul ne seront pas prises en charge. Pour éviter les mauvaises surprises, il est conseillé de retirer l’adaptateur une fois la remorque dételée, évitant ainsi l’intrusion d’eau ou de saleté. En résumé, adapter ces deux systèmes est simple, mais ne donne accès qu’aux fonctions essentielles, rappelant que la simplicité a parfois ses limites dans la complexité des branchements automobiles.

Comment lire et interpréter un schéma de branchement des prises remorques ?

Se plonger dans un schéma de branchement de prise remorque peut sembler intimidant au premier abord, mais avec un peu de méthode, tout devient plus clair. Imaginez que chaque fil et chaque broche soient comme des notes dans une partition musicale : leur position et leur couleur indiquent quand et comment ils doivent jouer leur rôle. Comprendre ce code, c’est comme posséder la clé d’un langage secret qui garantit la sécurité et le bon fonctionnement de votre remorque sur la route.

Les schémas sont généralement composés de chiffres et de couleurs. Chaque numéro correspond à une broche spécifique sur la prise, tandis que chaque couleur représente une fonction électrique bien précise. Par exemple, un fil jaune ne se branche pas n’importe où : il est dédié au clignotant gauche, tandis qu’un fil blanc sert de masse. Ce système évite les erreurs, un peu comme un GPS qui vous guide sans vous faire sortir de la route.

Pour vous faciliter la tâche, il est important de prendre son temps et de bien regarder les détails, notamment la disposition des broches et leur codification. Cela vous évitera bien des déboires, comme des feux qui ne s’allument pas ou pire, des courts-circuits. Avec de la pratique, décrypter ces schémas devient un réflexe naturel, aussi simple que de lire une carte routière avant un long voyage.

Réaliser le branchement d’une prise de remorque au faisceau d’attelage électrique

Étape 1 : préparation

Avant de se lancer dans le câblage, il est crucial de bien préparer son espace de travail. Imaginez que vous êtes sur le point d’assembler un puzzle complexe : chaque pièce doit être à portée de main. Commencez par vérifier que votre faisceau d’attelage et la prise sont parfaitement compatibles. Rien de plus frustrant qu’un matériel inadapté qui complique l’opération ! Assurez-vous aussi que tout est sec et propre, car l’humidité peut vite jouer les trouble-fêtes en provoquant des courts-circuits. N’oubliez pas d’éteindre votre voiture, pour votre sécurité. Cette étape de préparation peut sembler anodine, mais elle constitue la base pour éviter mille déconvenues plus tard. Munissez-vous des outils indispensables, tels qu’une pince à dénuder, un tournevis, et un coupe-câble, et vous voilà prêt pour la suite.

Étape 2 : identifiez les fils

Maintenant que le terrain est prêt, il est temps de plonger dans le cœur du sujet : reconnaître chaque fil. C’est un peu comme déchiffrer un code secret, mais le fameux code couleur vient à notre rescousse. Les fils du faisceau et ceux de la prise portent tous des teintes distinctes qui les différencient. On retrouve généralement le jaune pour le clignotant gauche, le vert pour le clignotant droit, le brun pour les feux de position, le bleu pour le feu antibrouillard, le rouge pour les feux stop, et le blanc pour la masse. Cette palette de couleurs facilite la tâche, mais la vigilance reste de mise. Une erreur d’identification, et ce sont vos feux qui pourraient se transformer en petits désastres lumineux sur la route !

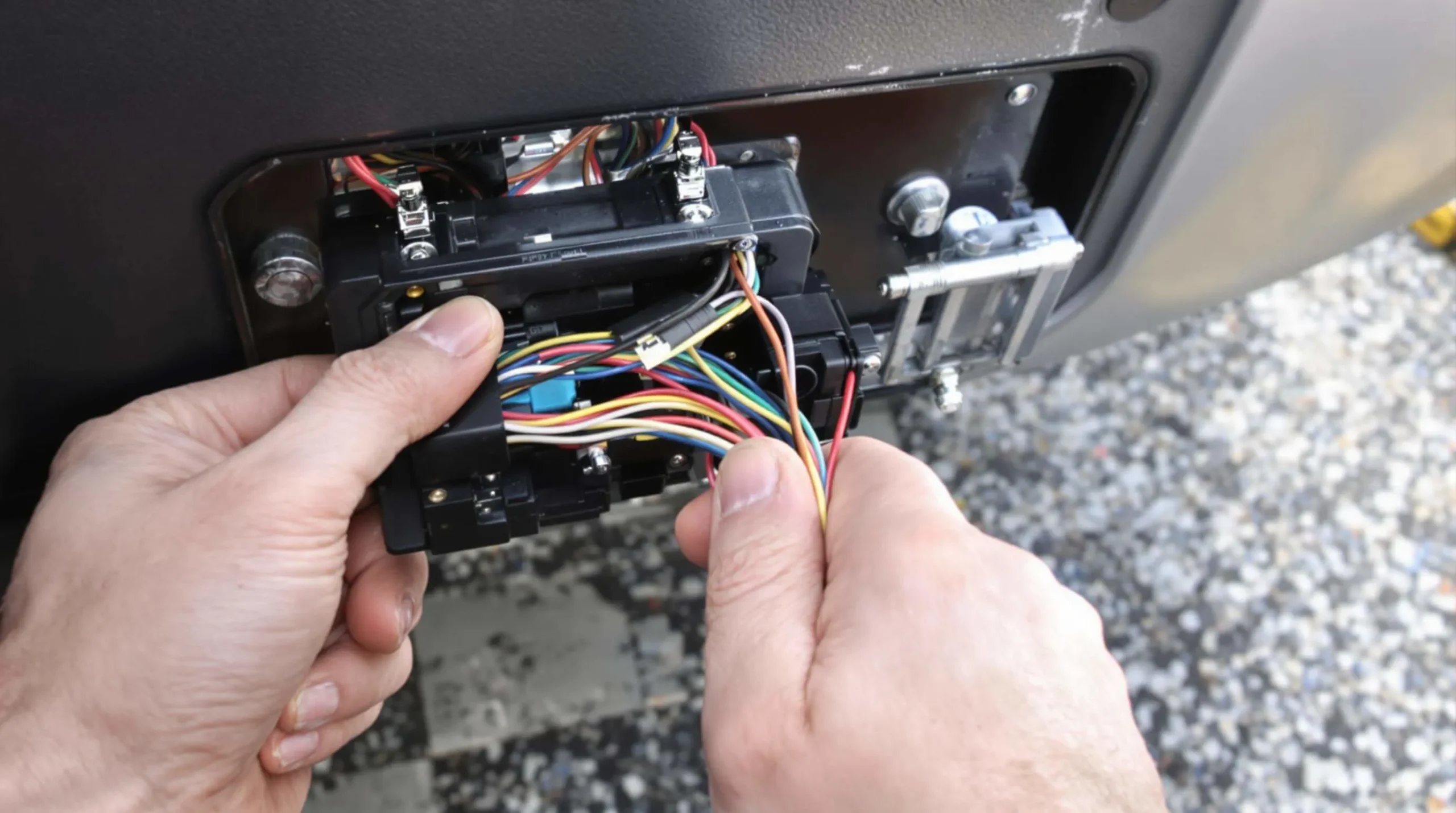

Étape 3 : connectez les fils

Avec les fils clairement identifiés, place à la magie de la connexion. Pour obtenir une liaison solide, prenez un fil du faisceau et reliez-le à son homologue portant la même couleur sur la prise. Il est recommandé de torsader les fils ensemble pour assurer une bonne conduction. Pour que votre installation tienne le coup dans le temps, pensez à utiliser des connecteurs rapides : ils sont comme les petits artisans qui garantissent la fiabilité. La méticulosité est de rigueur lors de cette phase, car les mauvaises connexions mènent souvent à de fausses alertes ou des pannes temporaires qui compliquent la vie. Chaque fil, une fois en place, doit être bien fixé et protégé.

Étape 4 : testez la connexion

Un travail bien fait mérite d’être validé. Pour cela, il suffit d’allumer la voiture et de faire un petit tour du propriétaire. Installez-vous derrière la remorque et vérifiez que les clignotants fonctionnent harmonieusement, que les feux de freinage répondent au doigt et à l’œil, et que les feux de position s’illuminent correctement. Si l’un d’eux fait grise mine, ne paniquez pas, c’est souvent un problème de connexion que vous pourrez corriger facilement. En résumé, ce test final est la cerise sur le gâteau, l’assurance que votre installation est sûre et prête à relever tous les défis de la route.

Choix et prix des prises de remorque

Le choix d’une prise pour votre remorque ne se fait pas à la légère. Il dépend de plusieurs facteurs importants comme l’usage que vous en ferez, le type de véhicule tracteur et la complexité des équipements à alimenter. Une prise adaptée garantit la sécurité, notamment grâce à un bon éclairage lors de vos déplacements. Parmi les options les plus populaires, on retrouve les prises à 7 broches et celles à 13 broches. Chacune a ses particularités, ses avantages et son prix, qui varient aussi selon la qualité et la marque. Souvent, on sous-estime l’importance de ce petit accessoire sans lequel une remorque pourrait être inutilisable. Le budget nécessaire peut aller d’une simple dizaine d’euros à plusieurs dizaines pour du matériel haut de gamme. Il vaut vraiment mieux investir dans une prise fiable pour voyager en toute tranquillité.

Fiche à 7 broches pour attelage

La fiche à 7 broches est le classique, simple et efficace. Elle permet d’assurer l’essentiel : alimentation des clignotants, feux stop et feux de position. Si vous avez déjà remarqué ces prises sur des porte-vélos ou de vieilles remorques, c’est qu’elles sont largement répandues. Le branchement est très intuitif grâce à une encoche unique qui empêche toute erreur d’insertion. Chaque broche correspond à une fonction précise, par exemple le jaune pour le clignotant gauche ou le blanc pour la masse. Pour ceux qui aiment les choses claires et sans complication, cette fiche est idéale. Cependant, elle ne gère pas les fonctions avancées comme les feux de recul. Côté prix, on trouve des modèles corrects à partir de 10 euros, ce qui en fait un excellent choix quand on cherche un système basique mais fiable.

Fiche à 13 broches pour attelage

La fiche à 13 broches est un véritable concentré de technologie, pensée pour les remorques et caravanes modernes. Elle offre des fonctionnalités élargies, comme les feux de recul, l’alimentation pour un réfrigérateur ou encore l’éclairage intérieur, ce qui en fait le choix incontournable dès qu’on dépasse la simple remorque de jardin. L’installation peut sembler plus complexe car la fiche s’insère avec un quart de tour, mais ce système garantit une connexion parfaitement étanche et durable. On parle ici d’un équipement plus complet, incontournable quand sécurité rime avec confort. C’est aussi ce qui explique que son prix de vente est généralement plus élevé, souvent entre 30 et 60 euros selon la qualité. Pour un voyage en caravane, c’est le meilleur investissement à faire pour éviter bien des désagréments sur la route.

Le bon adaptateur pour votre remorque

Lorsqu’on possède plusieurs types d’attelages ou des véhicules aux prises différentes, un adaptateur devient vite un accessoire indispensable. Par exemple, il n’est pas rare d’avoir un véhicule équipé d’une prise 13 broches tandis que la remorque ne dispose que d’une prise 7 broches. Plutôt que de changer tout le système, un simple adaptateur pourra résoudre ce casse-tête électrique en un clin d’œil. Il est important de comprendre que ces adaptateurs permettent uniquement l’utilisation des fonctions basiques si vous transformez une prise 13 broches en 7 broches. Ainsi, on perd parfois les fonctions supplémentaires comme les feux de recul. Mais quand la simplicité prime ou que le matériel est ancien, ils offrent une solution pratique et économique. Petite astuce : pensez à retirer l’adaptateur quand vous ne l’utilisez pas afin d’éviter que l’eau ou la saleté ne s’infiltrent dans vos prises et ne provoquent des problèmes de corrosion. En résumé, l’adaptateur est une sorte de pont qui fait le lien entre deux mondes tout en assurant une sécurité maximale.

• Convertit facilement entre fiches 7 et 13 broches
• Facilite l’utilisation multi-remorques
• Prévient les problèmes de compatibilité
• Pensez à le retirer après usage pour protéger les prises

Maîtriser le schema remorque prise est essentiel pour garantir la sécurité et la conformité de votre attelage. Que vous choisissiez une prise à 7 ou 13 broches, respecter le code couleur et les étapes de connexion vous évitera bien des soucis sur la route. N’hésitez pas à utiliser des adaptateurs pour une compatibilité optimale entre voiture et remorque, tout en veillant à tester chaque fonction avant de prendre la route. Une installation soignée, c’est la clé pour rouler serein et profiter pleinement de votre remorque ou caravane. Alors, lancez-vous avec confiance, vos déplacements n’en seront que plus sûrs et agréables.
